良率的守护神：深度解析半导体制造中金相检测的迫切性与技术闭环

2026年05月09日


半导体制造是典型的“微观工程”，金相检测（半导体行业常称为显微缺陷分析或失效分析）是贯穿全流程的“质量眼睛”。它不仅是发现问题的手段，更是追溯工艺缺陷根源、防止批量报废的关键防线。

一、半导体制造中金相检测的迫切性

半导体制造对金相检测的依赖，源于其极高的技术复杂度与经济风险。

工艺容错率极低（技术驱动）

纳米级精度要求：现代芯片制程已进入埃米级（如3nm/2nm），任何微小的晶体缺陷（如位错、滑移线）、界面分层或颗粒污染，都会直接导致器件失效。金相检测是唯一能可视化这些微观结构的手段。

多层结构复杂性：芯片由数十层金属互连和介质层堆叠而成。金相剖切（Cross-Section）是验证层间对准（Overlay）、通孔（Via）填充质量、以及金属间化合物（IMC）生长的必由之路。

经济风险极高（成本驱动）

批量放大效应：一片12英寸晶圆价值数千至数万美元。若前道工艺的晶体缺陷未被检出，流片后可能导致整批晶圆报废，损失可达数百万美元。金相检测是阻止缺陷放大的最后一道物理防线。

良率（Yield）的生命线：Fab厂的良率直接决定盈亏。金相分析通过定位缺陷根源（如光刻胶残留、蚀刻不足），为工艺工程师提供确凿的改进依据，是提升良率的核心诊断工具。

可靠性验证（寿命驱动）

芯片需在高温、高电压下长期工作。金相检测（如通过SEM+EBSD）可分析电迁移（Electromigration）、热载流子注入（HCI）等导致的微观结构变化，为产品的长期可靠性提供数据支撑。

二、金相相机在半导体生产中的关键检测流程

金相相机（通常指集成在金相显微镜或扫描电镜（SEM）上的高分辨率成像系统）主要活跃在离线检测和失效分析（FA）环节。

制造阶段

检测流程/对象

金相检测目的与方法

硅片制备

晶棒/晶圆

晶体完整性：检查位错密度、氧化层错（OSF）。
方法：化学腐蚀后，利用金相显微镜观察腐蚀坑或缺陷纹路。

前道工艺 (FEOL)

晶体管栅极/浅沟槽隔离

关键尺寸（CD）与形貌：验证栅极线条的陡直度、多晶硅颗粒大小。
方法：制作芯片截面（Cross-Section），利用SEM金相观察剖面形貌。

后道工艺 (BEOL)

金属互连层/Cu CMP

界面质量与平坦度：检查金属层间是否有空洞（Void）、铜电镀是否完整、CMP后是否出现碟形凹陷（Dishing）。
方法：离子研磨（FIB）制作精确定位截面，SEM金相成像分析。

封装与测试

焊点/凸块（Bump）

连接可靠性：分析焊点内部的金属间化合物（IMC）厚度、形态，以及是否存在柯肯达尔空洞（Kirkendall Void）。
方法：镶嵌（Mounting）后抛光截面，金相显微镜或SEM观察。

三、替代性产品的缺点

虽然存在一些非破坏性检测技术，但它们均无法完全替代金相相机（显微结构分析）的核心地位。

替代技术

原理

主要缺点（相比金相检测）

光学显微镜

可见光成像

分辨率不足：无法观察纳米级缺陷（如位错、小颗粒）。
景深有限：无法清晰呈现粗糙表面或深孔结构。

自动光学检测 (AOI)

机器视觉表面扫描

只能看表面：无法检测亚表面缺陷、内部界面分层。
易误判：对颜色变化、反光差异敏感，无法进行定性分析（即不知道缺陷是什么物质）。

X-Ray检测

X射线透视

分辨率限制：难以清晰分辨纳米级的微裂纹或薄层分层。
缺乏细节：无法提供如晶粒取向、晶体缺陷等微观结构信息。

电子束检测 (EBI)

电子束扫描

仍属表面/近表面：虽然分辨率高，但对深层内部缺陷无能为力。
无法进行物理分析：不能像金相+EDS（能谱仪）那样同时获得成分信息。

核心结论：替代技术多为非破坏性和快速筛查手段，而金相检测是破坏性的深度诊断手段。前者用于“发现异常”，后者用于“确诊病因”，二者是互补而非替代关系。

四、半导体生产中的检测闭环体系

金相检测并非孤立存在，它与其它设备共同构成了从“快速筛查”到“精准定位”再到“根因分析”的完整质量闭环。

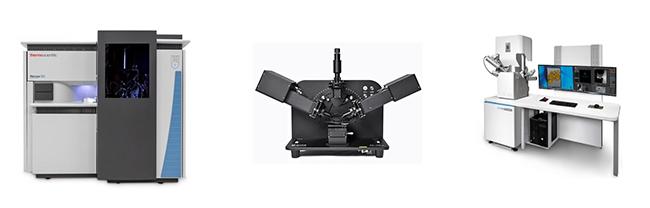

闭环中的关键设备角色：

发现层（在线/实时）：

AOI (自动光学检测)：快速扫描晶圆表面，发现划伤、颗粒、图形缺失等宏观缺陷。

椭偏仪 (Ellipsometer)：非接触测量薄膜厚度和折射率。

WAT (晶圆允收测试) / CP (芯片探针测试)：通过电性能测试，间接反推工艺缺陷。

定位层（离线/精准）：

金相显微镜：对失效芯片进行初步的物理剖切和低倍率形貌观察。

红外显微镜 (IR Microscope)：透过硅衬底观察内部金属层的热点（Hot Spot）或失效点。

分析层（深度/确诊 - 金相主场）：

SEM (扫描电镜) + 金相相机系统：提供纳米级的高分辨率形貌图像，是分析截面、颗粒、缺陷的核心。

FIB (聚焦离子束)：用于在特定位置（如单个晶体管）制作极精细的截面，是SEM分析的前道工序。

EDX (能谱仪)：附着在SEM上，提供微区化学成分分析，判断污染物成分。

EBSD (电子背散射衍射)：分析晶体取向、晶界类型，用于研究应变、晶格缺陷。


金相相机（及其背后的显微结构分析体系）是半导体制造的“病理医生”。它无法被替代的原因在于其独一无二的“可视化诊断”能力。德瑞科仪帮助您让它与其他检测设备共同构成了“在线筛查 → 电性定位 → 物理剖切 → 微观确诊 → 工艺反馈”的完整闭环，为企业构建保障芯片良率的基石。
