UV油墨微粒质控难题的显微计数法解决方案

2026年09月24日

UV油墨的细腻度，从来不只是手感问题。当墨路中的粗颗粒尺寸逼近喷嘴孔径的临界比例时，堵头便从“概率事件”变成“必然结果”。然而，行业沿用数十年的刮板细度计，恰恰对这种致命的“个别异常颗粒”几乎无能为力。

刮板法的先天盲区：统计颗粒，却丢失个体

现行国家标准GB/T 13217.3-2022《油墨细度检验方法》规定，以刮板细度仪测定油墨颗粒的研磨程度及分散状况，结果以微米表示。操作时，油墨置于刮板沟槽深处，刮刀以匀速拉过，观察者读取沟槽中颗粒集中点的刻度值。

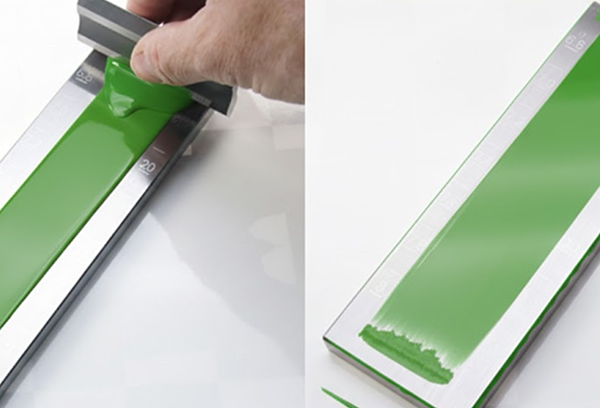

油墨在刮板上刮涂，观察颗粒在刻度线处的分布。这个方法快速、直接，适用于日常工艺监控。但它给出的是一个研磨程度的相对判断，而非粒径的精确识别。

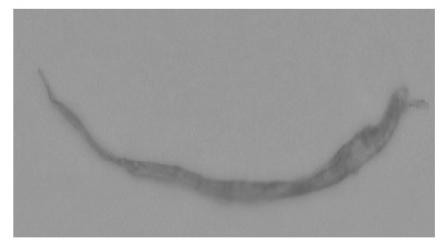

举例：一批油墨的刮板细度读数为10μm，意味着刮板上的颗粒被“刮平”到了10μm以下。但如果油墨中存在一根直径只有几微米、但长度达到50μm的纤维呢？刮板不会告诉你。纤维在刮板下会被压平、拖拽，读数可能完全正常。

堵头的临界阈值：为什么“平均细度”不够用

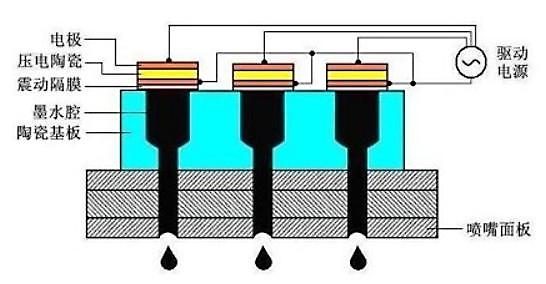

喷墨打印头的喷嘴孔径通常在10μm至25μm之间。研究表明，当颜料颗粒尺寸与喷嘴孔径的比例（Dp/D0）超过约0.01时，堵头风险开始显现；当比例进一步升高，部分堵塞乃至完全堵塞的概率急剧上升。


显微计数法的核心价值：保存原始形貌，识别颗粒身份

显微计数法的逻辑与刮板法截然不同。它不依赖颗粒在沟槽中的“卡位”行为，而是将油墨中的不溶性微粒捕获在滤膜表面，在显微镜下进行逐个计数与形貌观察。

这一方法在药典体系中已有成熟应用。以注射剂不溶性微粒检查为例，显微计数法可观察到约2μm的微粒，直接测出10μm左右的微粒直径。美国药典特别强调，当颗粒粒径处于判定极限时，操作员应将其计入，且应对主要粒子形态进行描述，适时做进一步分析。

将这一思路移植到UV油墨质控中，其优势直指刮板法的软肋：

第一，原始形貌保存。 滤膜截留的颗粒未经刮刀剪切挤压，其原始形态——是不规则晶体、球形液滴、还是长条状纤维——被完整保留。形态本身就是颗粒来源的指纹：不规则晶体可能来自未分散的颜料原生颗粒，球形颗粒可能是助剂析出，纤维状异物则指向环境或设备磨损。



第二，个体计数替代群体读数。 显微计数法直接给出单位体积或单位面积内不同粒径区间的颗粒数量，而非一个单一细度值。对于堵头风险而言，“有几个超过阈值”比“平均多细”重要得多。

第三，突破刮板法的下限瓶颈。 传统刮板细度计的刻度下限通常为5μm或10μm，对于更细的颗粒无能为力。而显微计数法的光学分辨率可达1μm级别，能够捕捉亚刮板刻度范围的异常颗粒。

从“刮板读数”到“颗粒画像”的质控升级

GB/T 13217.3-2022的修订本身反映了行业对细度评价精细化的需求，但刮板法的物理原理决定了它无法完成“颗粒识别”的任务。对于UV喷墨油墨、电子油墨等高附加值产品，质控的落脚点应当从“细度是否达标”转向“是否存在堵头风险的异常颗粒”。



显微计数法提供的正是一张“颗粒画像”：多少颗、多大、什么形状。当这张画像与喷头孔径、墨路剪切条件、待机时间等工程参数结合时，堵头风险便从模糊的“细度焦虑”变成了可量化、可追溯的质控指标。您想获取专属的油墨细度体验？欢迎来样感受。
