1650362154466972138
menu

仪器知识 采用微射流高压均质方法制备水包油(O/W)型蜂胶纳米乳液

2022年07月21日


本文以蜂胶为主要原料，通过筛选食品级油相、表面活性剂等配方比例，采用微射流高压均质方法制备水包油(O/W)型蜂胶纳米乳液，分析其平均粒径与分布情况，为进一步提升蜂胶资源深加工技术水平、利用蜂胶开发相关功能性保健品提供理论依据。

材料与试剂

蜂胶；橄榄油；吐温80(食品级；芦丁、没食子酸标准品；Folin-Ciocalteau酚试剂等

实验设备

高速万能粉碎机；旋转蒸发仪；磁力搅拌器；NanoGenizer30K超高压微射流均质机（苏州微流纳米生物技术有限公司提供）；纳米粒度分析仪Zetasizer Nano-ZS90

实验步骤

1. 蜂胶有效活性成分的提取

将预先冷冻的蜂胶原料用高速万能粉碎机粉碎并过筛，精确称取后按料液比1∶10的比例加入乙醇溶液，水浴中提取20h。提取完毕后超声处理30min，过滤。滤液放置于-20℃冰箱过夜，再进行过滤以除去其中所含的蜂蜡。提取液经旋转蒸发仪回收溶剂到无液滴流出，对所得的蜂胶乙醇提取物浸膏进行冷冻干燥处理，最终得到褐色粉末状样品，于-20℃冰箱冷冻保存备用。

2. 总多酚与总黄酮含量测定

总多酚含量的测定采用Folin-Ciocalteau方法。

3. 蜂胶纳米乳液的制备

在前期试验研究的基础上，确定纳米乳液的制备配方，具体比例为:m(蜂胶提取物)∶V(无水乙醇)∶V(吐温80)∶V(橄榄油 )∶ V(水) =1g∶ 3mL∶6mL∶5mL∶86mL。其中橄榄油为食品级油相，吐温80为表面活性剂，无水乙醇作为助表面活性剂。首先于室温下用无水乙醇充分溶解蜂胶提取物，然后边搅拌边依次慢慢滴加吐温80、橄榄油和超纯水。磁力搅拌器搅拌均匀后， 高速剪切分散2min，作为未高压均质处理的粗乳化液。粗乳化液经微射流均质机进行处理，所设置的压力为40，80MPa，分别均质3次，收集产物样品用于测定粒径与分布情况。

4. 粒径与分布情况分析

采用动态激光散射技术，通过纳米粒度分析仪Zetasizer Nano-ZS90测定蜂胶乳化液平均粒径及其分布。样品预先用Milli-Q超纯水稀释1000倍，设置仪器的测定角度为90°，测定温度 25℃，测定重复3次。粒径用累积平均直径(z-average)表示，粒径分布情况以多分散指数(polydispersity index，PdI)表示。

5. 数据分析

运用SPSS 11.0软件，采用t-检验方法对数据进行差异显著性分析。

实验结果

1. 蜂胶醇提物总多酚与黄酮含量

酚类化合物特别是黄酮类化合物是我国大多数蜂胶中的主要化学成分，其含量高低以代表蜂胶的生物学活性。总酚类化合物和总黄酮化合物的含量已成为目前衡量蜂胶品质高低的重要评价指标。蜂胶的总酚类化合物含量测定均以没食子酸为对照，采用Folin-Ciocalteau试剂处理的方法；而总黄酮含量的测定方法比较多样，对照品、检测波长等方面则都有差异，造成了测定的结果较大差异。

据研究报道，中国蜂胶乙醇提取物的多酚含量约为200～300 mg·g－1 ，各省份蜂胶乙醇提取物的黄酮含量具有较大差异，变异范围为8.3～188.0mg·g－1。本研究所测定的蜂胶醇提物总多酚和黄酮含量分别为(289±4.2)，(177±2.3)mg·g－1，试验测定结果在文献报道范围内，且原料总多酚和黄酮含量相对较高，具有较好的抗氧化生物活性。

2. 蜂胶纳米乳液的制备工艺

纳米乳液分为3种类型，分别为油包水(W/O)型、水包油( O/W)型和双连续型(B．C．型)。因蜂胶的水溶性不佳，本试验采用有机溶剂乙醇对蜂胶进行提取，以蜂胶醇提物作为原料制备纳米乳液，故结构为O/W型。为制备O/W型纳米乳液，选择的乳化剂应具有乳化效果好、亲水疏水平衡值(HLB值)较高的特点。本研究选择了安全性好、亲水性强的食品级非离子性表面活性剂——吐温80(HLB值=15)。橄榄油不仅含大量的单不饱和脂肪酸和多不饱和脂肪酸，还含有对人体健康非常有益的多酚、脂多糖等成分，为强化纳米乳液的保健功能，因而选择其作为油相。

纳米乳液是非平衡体系，它的形成需要外加能量，一般来自机械设备或来自化学制剂的结构潜能。高压均质技术已成功应用于纳米乳液的工业化生产，故采用此方法制备蜂胶纳米乳液。

3. 粒子平均直径及其分布

image.png图1 不同压力(0，40，80MPa)处理的蜂胶乳化液粒径分布

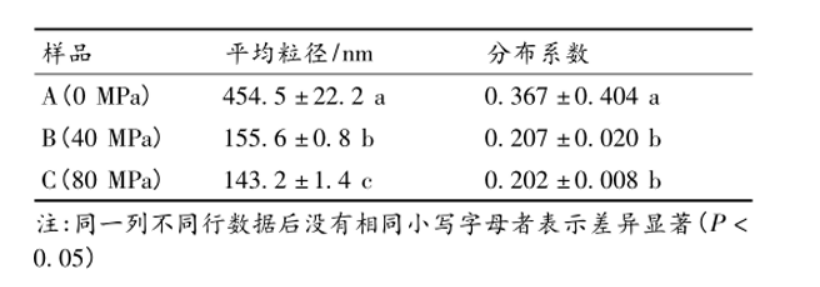

image.png表1 不同压力处理的蜂胶乳化液粒径与分布系数比较

由图1和表1可以看出，未高压均质处理的粗乳化液具有较大的粒子平均直径，达到(454. 5±22.2)nm；而经40，80MPa高压均质后的乳化液粒径分别为(155.6±0.8)，(143.2±1.4) nm。与粗乳化液相比，高压均质制备的纳米乳液粒径以及粒径分布系数均显著降低(P＜0.05)，粒径分布情况相对更加均一。

纳米乳液的粒径与分布是评价其稳定性的重要指标，受到包括所选用乳化剂种类、乳化剂浓度以及制备工艺参数等在内的多种因素影响。研究表明，高压均质采用的压力参数对粒 径的大小具有显著影响。在高压均质过程中，分散相颗粒在巨大剪切、撞击、空穴效应的作用下，粒径不断减小;均质压力越高，机械作用力越强，颗粒粒径越小。本试验研究发现，随着高压均质压力参数的增加，蜂胶纳米乳液的粒径显著降低，但粒径分布系数未受到显著影响，这与毛立科等研究结果一致。考虑到实际应用过程当中，均质压力设置过高将导致乳化液的温度明显上升，从而影响到其中所含黄酮类等活性成分的稳定性，一般采用的压力不宜高于100MPa。在本试验中，乳化液于80MPa压力下均质3次后，溶液的温度未发生明显变化，揭示样品的生物学活性没有受到破坏。样品置于室温下离心15min后，无相分离现象产生，说明具有较好的物理稳定性。

实验总结

以蜂胶为主要原料，按照m(蜂胶提取物):V(无水乙醇)∶V(吐温80)∶V(橄榄油)∶V(水) =1g∶3mL∶6mL∶5mL∶86mL的配方，经高压均质(压力80MPa)处理3次，制得的蜂胶纳米乳液粒子平均直径达到143.2nm，且粒径分布均一，具有较好的物理稳定性，均质处理对乳化液的平均粒径与分散指数具有显著影响。蜂胶纳米乳液的生物学活性、吸收利用率的评定有待于今后作进一步研究探讨。

上一篇：仪器知识 高压微射流法在纳米混悬剂和纳米乳制备中的应用
返回
下一篇：细胞计数方法------细胞计数板法

联系我们

仪器咨询：139 2234 2821（黄小姐）

仪器咨询：139 2212 2875（罗小姐）

仪器咨询：139 2210 4901（李小姐）

技术售后：139 2210 4902（侯先生）

返回顶部

客服热线

未标题-1
关注微信公众号

友情链接： 仪器交易网 | 中国生物器材网 | 仪器信息网 | 仪器批发网 | 仪表展览网 | 建材采购网 | 食品伙伴网 | 中国化工仪器网 | 中实仪器网 | 中国仪器网 | 仪器仪表交易网 | 阿仪网 | 仪表网 | 中国仪器仪表网 | 中国水处理设备网 | 网站之家 | 德瑞科仪（广州）科技有限公司 |

德瑞科仪（广州）科技有限公司© All Rights Reserved. 粤ICP备2022043594号
